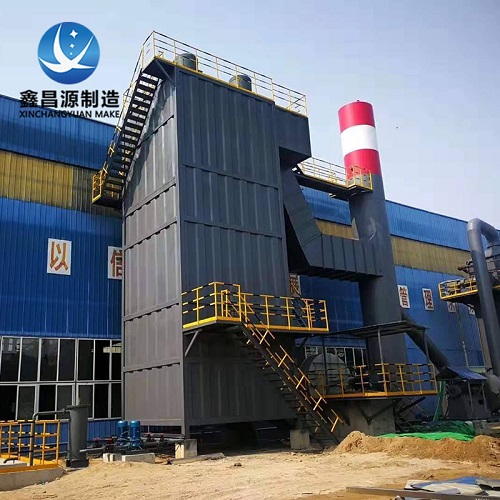

電捕焦油器系統組成及特點

電捕焦油器作為煤化工半水煤氣一種理想的凈化設備，被廣泛應用于瀝青，橡膠，化肥，焦化，城市煤氣，冶金，建材，碳素，陶瓷等行業的氣體凈化，同時去除其中的焦油，粉塵，水霧等雜質。電捕焦油器由“本體系統”和“電氣系統”兩個部分組成。

一、電氣系統：由“控制柜”、“高壓靜電硅整流器”、“電暈極系統”三部分組成。

1、高壓電控柜：是電捕焦油器的控制中心，電源輸入、工作電壓調整和輸出、運行故障報警和自動切除，均由柜內元器件和面板上的旋鈕、按鈕完成，運行狀態由儀表和指示燈顯示。

2、高壓靜電硅整流器：將控制柜輸出的交流電壓經升壓和整流變?yōu)橹绷鞲邏汉筝斀o電暈極系統。

3、電暈系統：主要部分是電暈線，并由高壓瓷瓶、吊桿、上、下傘環及重錘等組成，該系統裝于除焦油塔體內。當電暈線接通高壓后，產生很強的高壓電場，周圍的氣體介質發生電捕，產生電荷，使介質中的焦油、水霧、粉塵等混合物帶上負電。

二、本體系統：是除焦油的核心部件，其電暈極系統均勻地設置于該塔體各層內。當煙氣從進氣口送入塔體下部經配氣板后，向上流經中部“沉淀極”區段，帶有負電的焦油、水霧、粉塵等混合物，在該區段高壓電場吸引力作用下，這些帶負電的混合物被沉淀極（正極）吸捕而收集在極板上，在自身重力作用下沿極板下落，而后定期排出，經凈化后的廢氣從塔體上部出氣口逸出。

電捕焦油器設備特點：

1、電捕焦油器的進口配備多孔板，三角導流板形式的均流裝置，以便煙氣均勻地流過電場。

2、殼體設計的密封、防雨、無死角或灰塵積聚區，殼體壁板厚度4mm。

3、電捕焦油器的下部裝有人孔。在除塵器頂部有檢修孔，以便對電極懸吊系統進行檢修。圓形人孔門直徑大于Ф600mm，矩形人孔門大于500mm×600mm。

4、高壓部分完全封閉隔離，以免發生高壓觸電事故。

5、絕緣子設有保溫箱，并裝有電加熱裝置。

6、所有平臺設護欄和護沿。平臺載荷應不小于3KN/m2。

8、為了避免煙氣短路，灰斗內裝有均風板，它的下部盡量距排污口遠些?；叶沸北谂c水平面的夾角不應小于45°，以保證焦油自由流動。
