轉爐煤氣中濕式電除塵器主要結構

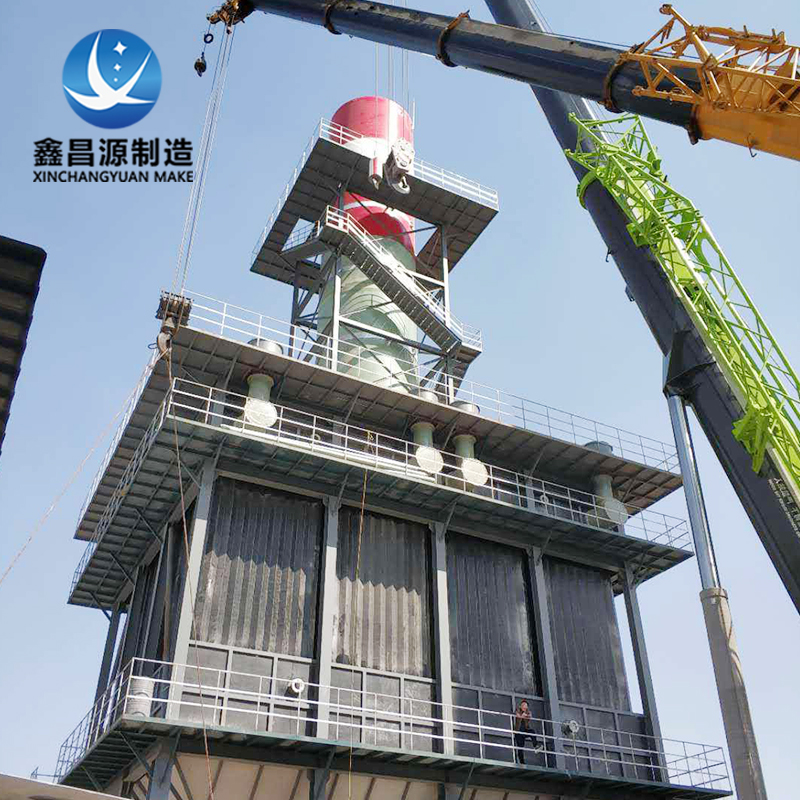

濕式電除塵器由本體和供電源兩部分組成。本體包括除塵器殼體、灰斗、放電極、集塵極、氣流分布裝置、絕緣子及保溫箱等等 。

1)集塵極板采用碳鋼/不銹鋼材料表面涂 有專用導電防腐涂料，具有較高的耐腐蝕及耐磨性 。

2)電暈極是以直徑為20mm的圓管作支撐，兩側伸出交叉的芒刺。這種電暈級線的機械強度高，放電強 。芒刺式電暈極的刺尖會產生強烈的離子流，增大 了電除塵器的電風，有利于減少電暈閉塞。

3)沉積在 電暈 極和集塵極上的粉塵必須及時清除，電暈極上積灰過多，會影響放電。集塵極上積灰過多，會影響塵粒的驅進速度，對于高比電阻粉塵還會引起反電暈，及 時清灰是防止電暈的措施之一。而被捕集下來的塵粒主要通過布置在電除塵器內部上面的噴嘴噴出的水霧在整個集塵極表面上形成一層連續向下流動的污水膜，從集塵極上流到灰斗中，然后通過灰斗排入循環水池 。

4)電除塵器中氣流分布的均 勻性對除塵效率有較大影響。除塵效率與氣流速 度成反比，當氣流速度分布不均勻時，流速低處增加的除塵效率遠不足 以彌補流速高處效率 的下降 ，因而總的效率是下降的。
