濕式靜電除塵器是有哪些系統組成的？

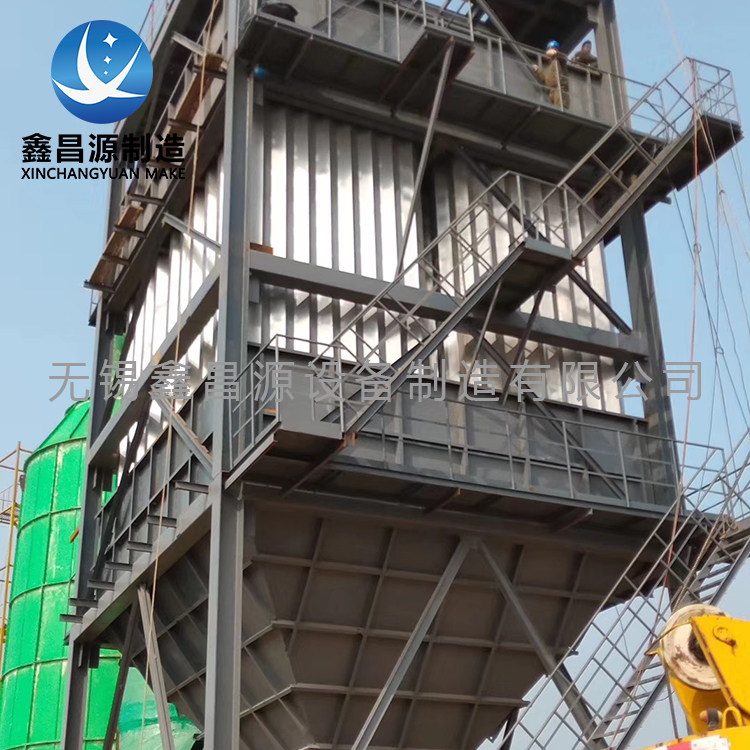

濕式靜電除塵器作為煙氣處理環保設備，其做成部分主要由殼體、導流整流裝置、陽 極裝置、陰極裝置、沖洗裝置和供電電源等部分組成。下面鑫昌源小編為大家詳細介紹一下。

1、導流裝置

煙氣自脫硫吸收塔出口經彎頭后進入煙氣深度凈化裝置，此時煙道氣流分布不均勻，嚴重影響粉塵和液滴的去除效率，因此在煙氣深度凈化裝置整流格柵之前的入口封頭內布置導流板，從而對氣流分布進行預優化。經優化設計，在煙氣深度凈化裝置入口封頭段布置若干塊直型導流板，下游水平擴張煙道內布置若干塊弧直型導流板。通過布置導流板，實現了系統內煙氣的充分擴散，減小了渦旋產生的區域并降低了系統的阻力損失。氣流在煙氣深度凈化裝置內分布均勻，氣流均勻性實現σ＜0.2，滿足濕式靜電除塵對氣流均布的要求。

2、陰極裝置

陰極裝置的工作原理與常規靜電除塵器相似，但是柔性電極煙氣深度凈化系統是在濕煙氣環境下工作，特別需要注意防腐等問題。鉛銻合金芒刺線因其具有耐腐蝕的特點，被廣泛應用于飽和濕煙氣環境，因此本套裝置中陰極線采用鉛銻合金芒刺線。極配型式可保證穩定運行電壓達50kV。絕緣箱內吊桿采用陶瓷管支撐，箱內配有電加熱裝置使其內部溫度維持在 120～140℃，以保證陰極和陽極之間時刻保持干燥絕緣狀態，同時防止絕緣子上結露腐蝕和爬電現象的發生。

3、陽極裝置

陽極裝置與傳統濕式靜電除塵器不同，它采用柔性纖維織物作為柔性集塵極。柔性極板具有重量輕、成本低、抗腐蝕性能好、無需連續沖洗等特點。采用常規剛性陽電極時，需要大量的沖洗水以使陽電極表面形成均勻的水膜，從而實現在線自動清灰。陽電極材料采用柔性纖維織物，它具有良好的水浸潤性，正常運行時柔性集塵極表面上的凝結水能形成一層連續水膜，黏附至極板上的煙塵顆粒隨水膜重力自流至下部集液槽，不需要格外噴水，從而實現在線清灰。這種清灰方式可以抑制液滴夾帶效應，提高液滴的去除效率。為了實現煙氣導流和液滴的有效收集，采用了一種新型的長短布置方式，這種布置方式的優點在于長布可以引導水膜向下流入集液槽，氣流會逐漸匯集到煙道出口。此外還增大了比集塵面積，提高了液滴和粉塵的補集效率。

4、沖洗系統

沖洗系統主要用于停機時沖洗陰極線和陽極極板，防止陽極布和陰極線上發生大量粉塵粘附并結塊現象的發生。由于沖洗陽極和陰極裝置的要求不同，沖洗系統分開運行，與陽極沖洗裝置不同，陰極沖洗裝置通常需斷電或降壓運行。此外，當前段故障導致煙氣溫度過高時，沖洗系統可以對煙氣進行冷卻降溫以保護裝置（特別是陽極布）長期安全穩定運行。

5、電源系統

采用工頻電源作為供電電源。為了預防事故等突發事件，采用雙區供電方式，兩電源相互獨立運行，以增強系統的可靠性。

6、防腐措施

由于柔性電極煙氣深度凈化裝置安裝在濕法脫硫設備之后，其工作環境為酸性的飽和濕煙氣，會對常規碳鋼設備產生腐蝕，從而影響裝置的運行安全，所以必須采用適當的防腐措施來保證設備的正常運行。考慮脫硫設備未來可能取消旁路系統以及煙氣深度凈化裝置整體的耐溫等級，防腐采用的玻璃鱗片為耐高溫玻璃鱗片，長時間耐溫 160℃，瞬時耐溫 180℃，且迎風沖刷面經優化設計增加 FRP 加強和耐磨層。
