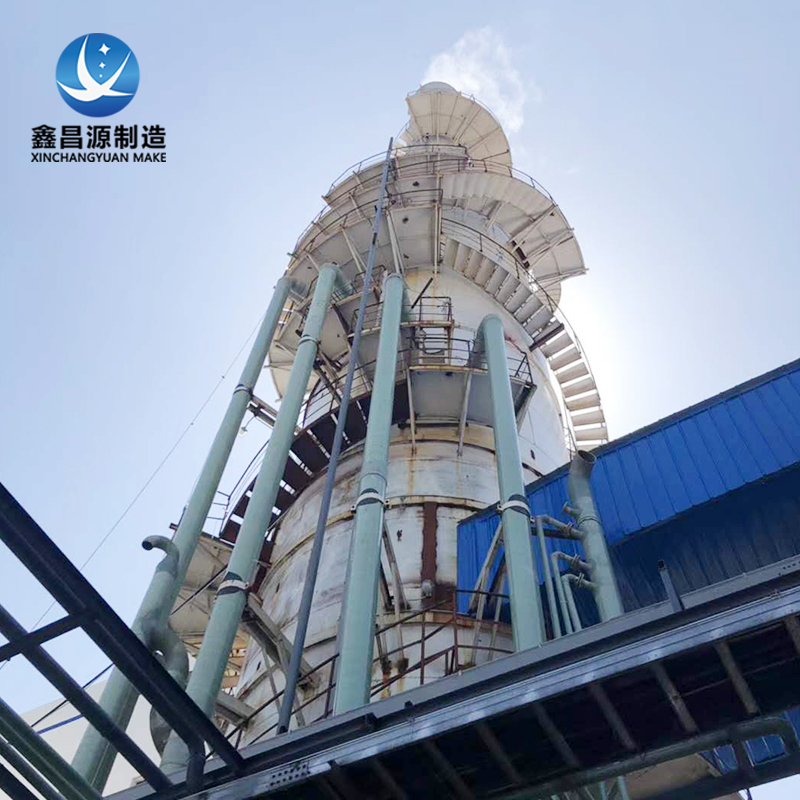

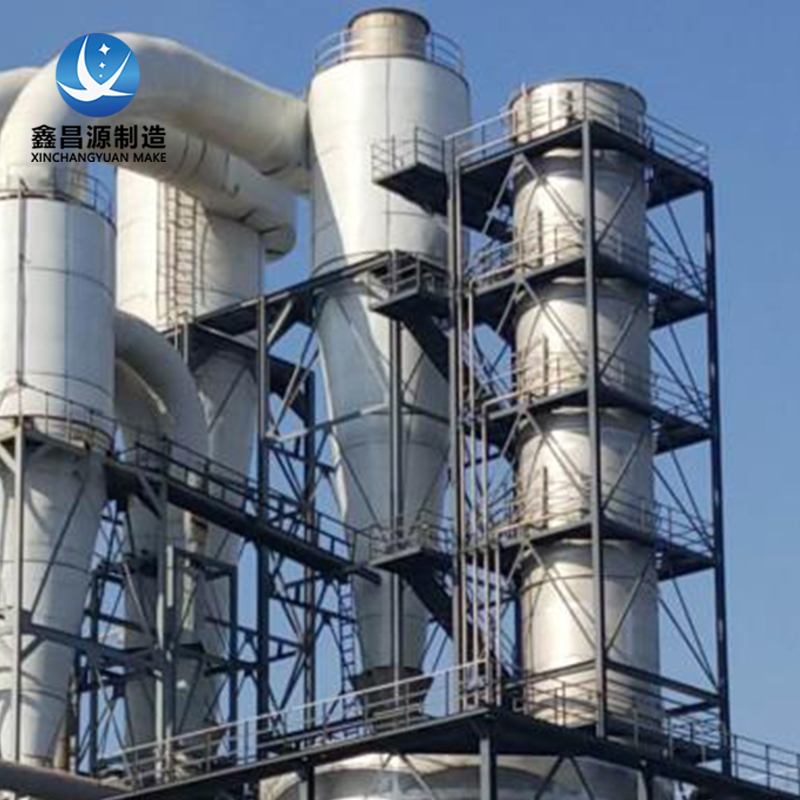

超低排放中濕式靜電除塵器技術

濕式靜電除塵器采用垂直流金屬板線式類型，間歇噴淋沖洗，可根據場地條件靈活布置于吸收塔頂部或后部，潮濕的煙氣條件為濕除提供了良好的工作環境，粉塵或霧滴更容易荷電而得到進一步脫除，不僅可達到90%以上的除塵效率，同時可協同脫除PM2.5微細粉塵、固態顆粒汞、SO3氣溶膠及“石膏雨”顆粒物，可滿足未來新國標除塵要求。

濕式靜電除塵器結構主要由濕式電場系統、電氣系統、保溫箱熱風吹掃系統、沖洗水系統和殼體組成。

1、濕式電場系統

濕式電場系統構成濕式靜電除塵器的主體部分，包括：

①陽極系統：主要由陽極模塊、陽極吊梁、極距限位裝置等組成。

②陰極系統：主要由陰極線、陰極框架、陰極吊掛、陰極進線、絕緣構件等組成。

2、電氣系統

電氣系統是形成高壓電場和供電的系統，主要由高壓供電和低壓控制兩大部分組成。

①高壓供電裝置：由控制柜、整流變壓器、可控硅、隔離開關箱、智能型電除塵專用控制器及一些相關的附件等設備組成。

②低壓自動控制系統：一般包括絕緣子加熱恒溫自動控制裝置;安全連鎖裝置;高壓安全接地開關控制裝置;絕緣子室低溫監測與顯示報警裝置;變壓器油溫保護裝置等。

3 、保溫箱熱風吹掃系統

保溫箱熱風吹掃系統是濕除高壓電場穩定運行的必要條件，主要由吹掃風機、加熱器、保溫箱等部件組成。

4、沖洗水系統

沖洗水系統主要由沖洗水箱、水泵、噴淋沖洗系統和噴霧沖洗系統組成，并輔助以內部管網及噴嘴。

噴淋系統定期對陰極線、陽極模塊等內部構件進行沖洗，確保濕式靜電除塵器正常穩定運行。噴霧系統的主要功能是將工藝水霧化后隨煙氣送入濕式電除塵器電場區，霧滴吸附大量的氣溶膠和懸浮塵粒，在高壓電場作用下被陽極板捕集并形成均勻水膜排走，并起到對極板的清潔作用。

運行中，含塵和含漿的潮濕煙氣由電場上游進入并流過整電場區域。電場內由于陰陽極系統的相互作用，形成大量氣體電離生成的電子和離子，潮濕煙氣吸附電子和離子形成荷電顆粒，并在電場作用下向電極性相反的電級運動而沉積在電極上，使得氣體得到凈化，凈化后的氣體由電場下游排放。

濕式靜電除塵器具有全面的安全保證措施：

①陰陽極系統全面采用2205雙相不銹鋼，其承受電場放電、耐受局部高溫、保持結構剛性等方面明顯優于非金屬材料，而強度遠超普通不銹鋼且具有優異的耐氯離子腐蝕和局部腐蝕能力，尤其適合濕法脫硫尾部腐蝕煙氣運行環境。

②陰極線采用螺栓連接，避免焊接或纏繞方式，保證連接質量和防腐張緊效果。

③多級沖洗系統，布置、流量、沖洗間隔相互補充，保證系統清潔。

(4)設計中實現分區供電，同一電場內，可分為多個區域獨立供電，當某個區域失電時，不影響其余區域的正常運行。
